Выбираем кольца для оптического прицела: материалы, высота

Материалы колец для прицела: авиационный алюминий против стали

Многие стрелки ошибочно думают, что для мощных калибров подходят исключительно стальные кронштейны. Однако развитие металлургии и прецизионной металлообработки на станках с ЧПУ изменило этот баланс. Сегодня ведущие производители тактической оптики и монтажных систем массово переходят на современные легкие сплавы.

Особенности современных алюминиевых сплавов

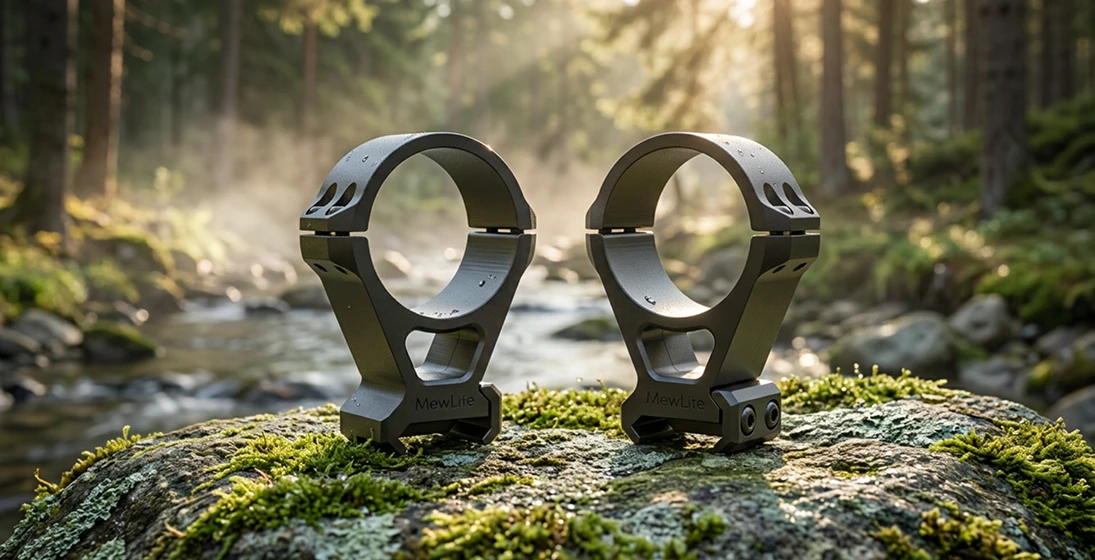

Основой современных колец для оптических прицелов выступает высокопрочный авиационный алюминий. Этот материал обладает уникальным сочетанием физико-механических свойств: его удельный вес почти в три раза меньше, чем у конструкционной стали, при этом показатели предела прочности на разрыв остаются сопоставимыми.

Применение ЧПУ-фрезеровки позволяет изготавливать детали из цельных заготовок с микронными допусками. Такой метод производства гарантирует отсутствие скрытых внутренних пор и каверн, свойственных дешевому литью. Чтобы защитить мягкую структуру алюминия от агрессивных сред, пороховых газов и механических повреждений, кольца для прицела подвергают глубокому электрохимическому анодированию. Матовое защитное покрытие глубоко внедряется в поверхностный слой металла, предотвращая появление царапин от веток или экипировки и исключая блики на солнце.

Роль стальных элементов в нагруженных узлах

Использование алюминия не означает полный отказ от стали. В правильно сконструированных тактических кольцах для оптического прицела применяется гибридный подход. Все ответственные элементы, подвергающиеся колоссальным нагрузкам в момент выстрела, изготавливаются из легированных сталей:

• Прижимные винты полуколец.

• Поперечные стопоры отдачи (упоры, фиксирующиеся в пазах планки).

• Зажимные гайки основания.

Такая комбинация исключает «слизывание» граней и срыв резьбы при циклическом затягивании. Конструкция крепления для прицела гарантированно выдерживает жесткую синусоиду отдачи гладкоствольного 12 калибра, а также тяжелых нарезных магнум-калибров (.300 Win Mag, .338 Lapua Magnum) с пиковыми перегрузками до 1000G.

Как правильно выбрать высоту колец для прицела

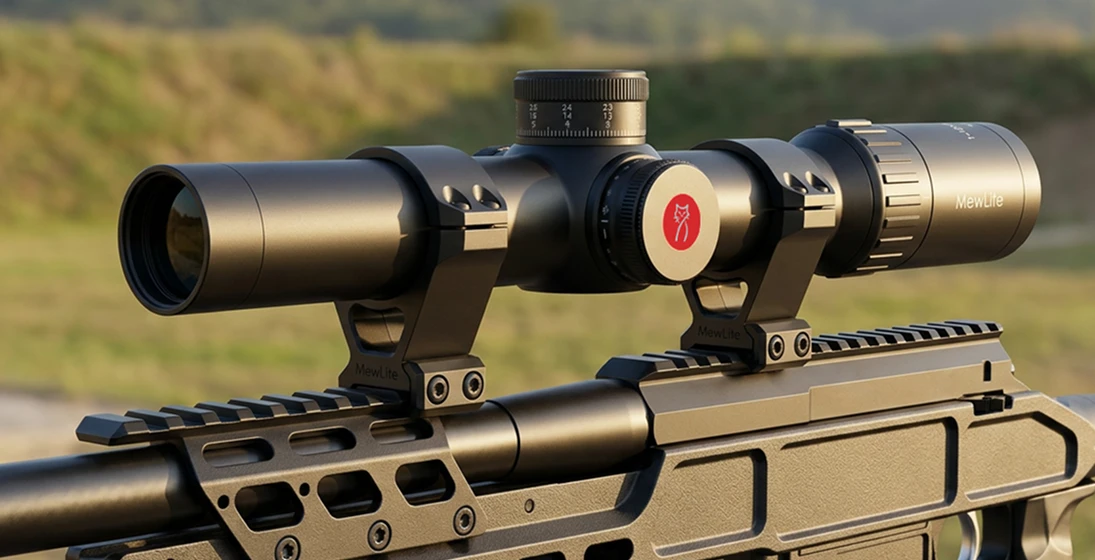

Высота колец для оптического прицела, т.е. расстояние от верхней грани монтажной планки до центральной оси трубки прицела — ключевой параметр, определяющий как техническую возможность установки прибора, так и эргономику всего стрелкового комплекса. В практике принято деление колец для прицела на три базовые категории: Low (низкие), Medium (средние) и High (высокие).

Зависимость от диаметра объектива и профиля ствола

Главное техническое правило монтажа: передняя линза прицела вместе с защитной крышкой не должна физически касаться ствола, прицельной планки или элементов газоотводного узла оружия. При этом зазор должен быть минимально возможным — в пределах 2-4 мм.

Для подбора высоты колец прицела ориентируются на внешний диаметр:

• Низкие кольца (Low) оптимальны для загонных прицелов, а также для оптики с диаметром линзы до 40-44 мм на карабинах с тонким охотничьим контуром ствола.

• Средние кольца (Medium) подходят для большинства универсальных прицелов с объективами 44-50 мм.

• Высокие кольца (High) требуются для тяжелой дальнобойной оптики с линзами 56 мм и более, а также при установке на винтовки с толстым матчевым («ломик») профилем ствола.

Влияние высоты на вкладку стрелка

Высота установки напрямую формирует правильную единообразную вкладку. Оптическая ось прицела для охоты должна естественным образом совпадать с линией взгляда стрелка в момент, когда щека плотно прижата к гребню приклада. Слишком высокая посадка оптики заставит тянуть шею вверх, лишая голову жесткой опоры. Это приводит к быстрому утомлению мышц, усложняет удержание правильного межзрачкового расстояния и провоцирует появление «луны» (затемнений по краям поля зрения), что неизбежно оборачивается промахами.

Посадочные параметры: диаметр трубки и стандарты баз

Перед покупкой колец для прицела необходимо сопоставить два независимых интерфейса: сопряжение кольца с прицелом и сопряжение кольца с оружием.

Посадочный диаметр кольца под прицел должен строго соответствовать диаметру центральной трубы оптического прибора:

• 30 мм — наиболее распространенный стандарт для классических охотничьих и спортивных прицелов, обеспечивающий достаточный диапазон вертикальных поправок.

• 34 мм — усиленный формат, характерный для высокоточных оптических прицелов. Увеличенный диаметр позволяет разместить массивный внутренний механизм оборачивающей системы и расширить ход сетки для компенсации падения пули на сверхдальних дистанциях.

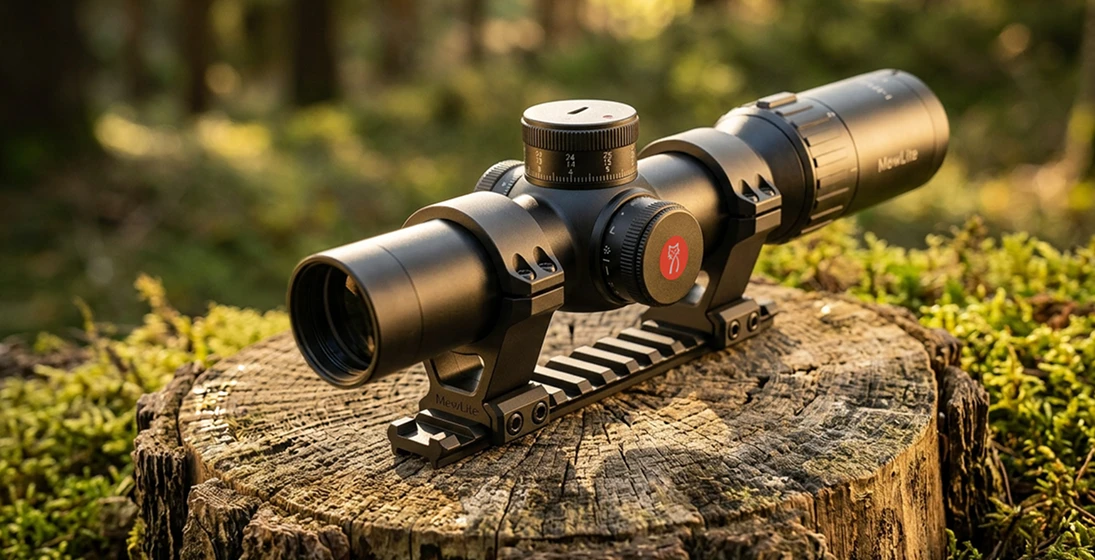

Нижняя часть кронштейна стандартизирована под монтажные платформы оружия — профили Weaver (Вивер) или Picatinny (Пикатинни). Современные фрезерованные кольца обладают точной геометрией посадочных мест, что минимизирует внутренние напряжения в корпусе оптики при фиксации. Благодаря минимальным допускам ЧПУ-обработки, постоянные кольца высокого класса не требуют обязательной процедуры притирки полуколец перед установкой для стандартных условий эксплуатации.

Комплексный подход: главные критерии выбора колец для прицела

Подбор колец для оптического прицела — это всегда поиск баланса между жесткостью конструкции, весом стрелковой экипировки и эргономикой вкладки. Чтобы не ошибиться при покупке, необходимо оценивать крепление прицела по четырем фундаментальным критериям:

• Интерфейс сопряжения с оружием. Кольца должны идеально садиться на вашу монтажную базу (Weaver или Picatinny). Обращайте внимание на ширину и форму поперечного стопора отдачи — он должен плотно, без малейшего продольного люфта заходить в паз планки.

• Соответствие посадочному диаметру. Центральная труба прицела обязана совпадать с внутренним диаметром колец (25.4, 30 или 34 мм).

• Эксплуатационные нагрузки. Для ходовой охоты с легким карабином в приоритете будет минимальный вес комплекта, где отлично покажут себя легкосплавные кольца. Для тяжелых тактических систем под магнум-калибры важна максимальная площадь контакта полуколец и увеличенное количество зажимных винтов (по 4 или 6 на каждое кольцо) для надежного удержания оптики от проскальзывания.

• Конструктивное исполнение. Стрелку необходимо заранее определиться между раздельными кольцами и моноблочными кронштейнами. Раздельные кольца дают большую гибкость при выставлении правильного удаления выходного зрачка. Моноблоки обеспечивают отличную соосность по умолчанию и незаменимы на полуавтоматических платформах типа AR с ровной верхней шиной.

Правила монтажа: усилие затяжки и фиксация

Даже лучшие монтажные элементы можно испортить некорректной установкой. Категорически запрещено затягивать крепежные винты «на глаз» обычными Г-образными ключами. Избыточное усилие пережимает тонкостенную трубку прицела, блокируя работу внутренних механизмов смены кратности или параллакса, а также повреждая линзы. Недостаточная затяжка приведет к проскальзыванию корпуса прибора при первом же выстреле.

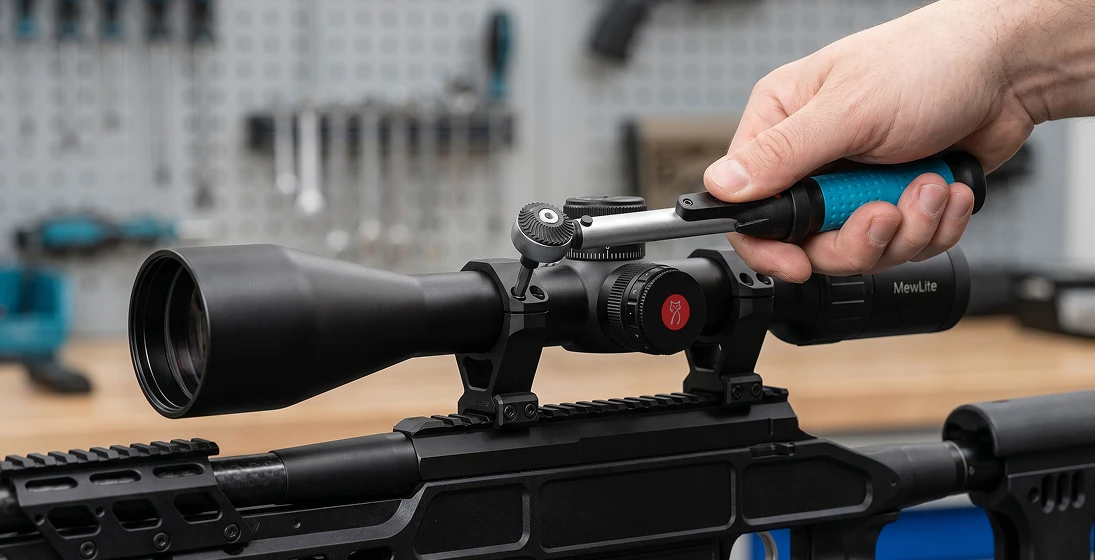

Монтаж колец для оптического прицела выполняется строго с использованием динамометрического инструмента по перекрестной схеме (крест-накрест) для равномерного распределения давления. Производители регламентируют следующие усредненные диапазоны усилий:

• Верхние полукольца (фиксация трубки): 15-18 in-lbs (примерно 1.7-2.0 Нм).

• Нижнее основание (фиксация к планке винтовки): 30-35 in-lbs (примерно 3.4-4.0 Нм) для алюминиевых узлов.

Перед окончательной фиксацией необходимо убедиться в строгом выравнивании вертикальной оси прицельной сетки относительно оси оружия (контролируется по уровням или отвесу).
