Параллакс в коллиматоре: как геометрия линз спасает от промаха

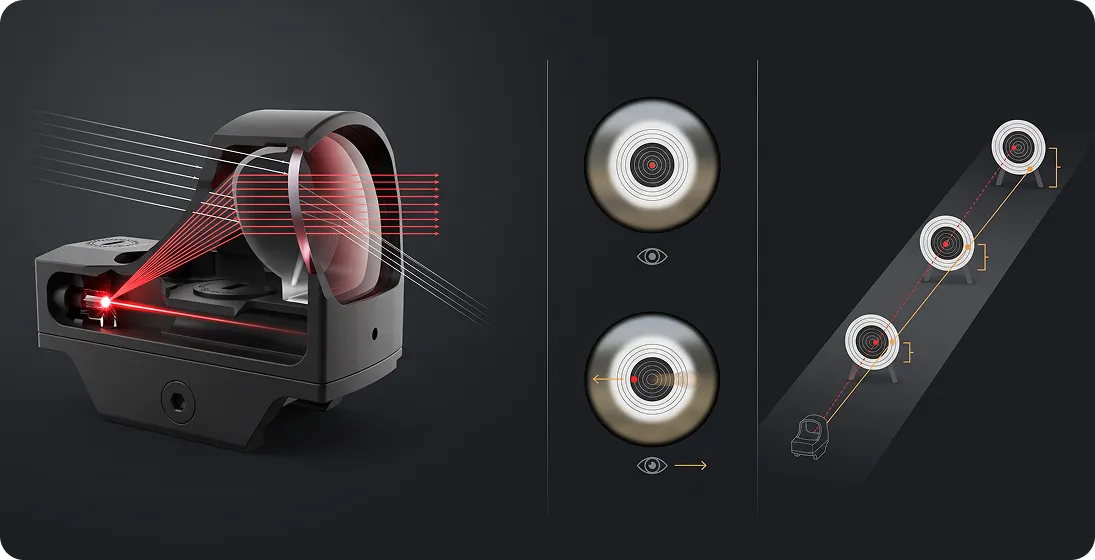

В классическом понимании оптических прицелов параллакс — это простыми словами видимое смещение прицельной сетки относительно цели, когда глаз стрелка смещается в сторону от центрального положения. Это происходит, если изображение цели и прицельная марка сфокусированы в разных фокальных плоскостях.

В коллиматорном прицеле устройство иное: здесь нет сетки на стекле. Источник света (светодиод) проецирует пучок лучей на внутреннюю сторону линзы-объектива. Эта линза покрыта специальным полупрозрачным составом, который отражает только спектр излучения диода обратно в глаз стрелку, оставаясь прозрачным для остального пейзажа.

Если геометрия линзы нарушена или светодиод расположен со смещением относительно фокусного расстояния, лучи на выходе перестают быть строго параллельными (коллимированными).

В итоге:

• Стрелок смещает голову вправо — прицельная марка уходит влево.

• Визуально кажется, что точка «лежит» на мишени, но траектория ствола уже направлена мимо.

• На дистанциях до 15 метров эта погрешность ничтожна, но с ростом расстояния линейная ошибка растет пропорционально.

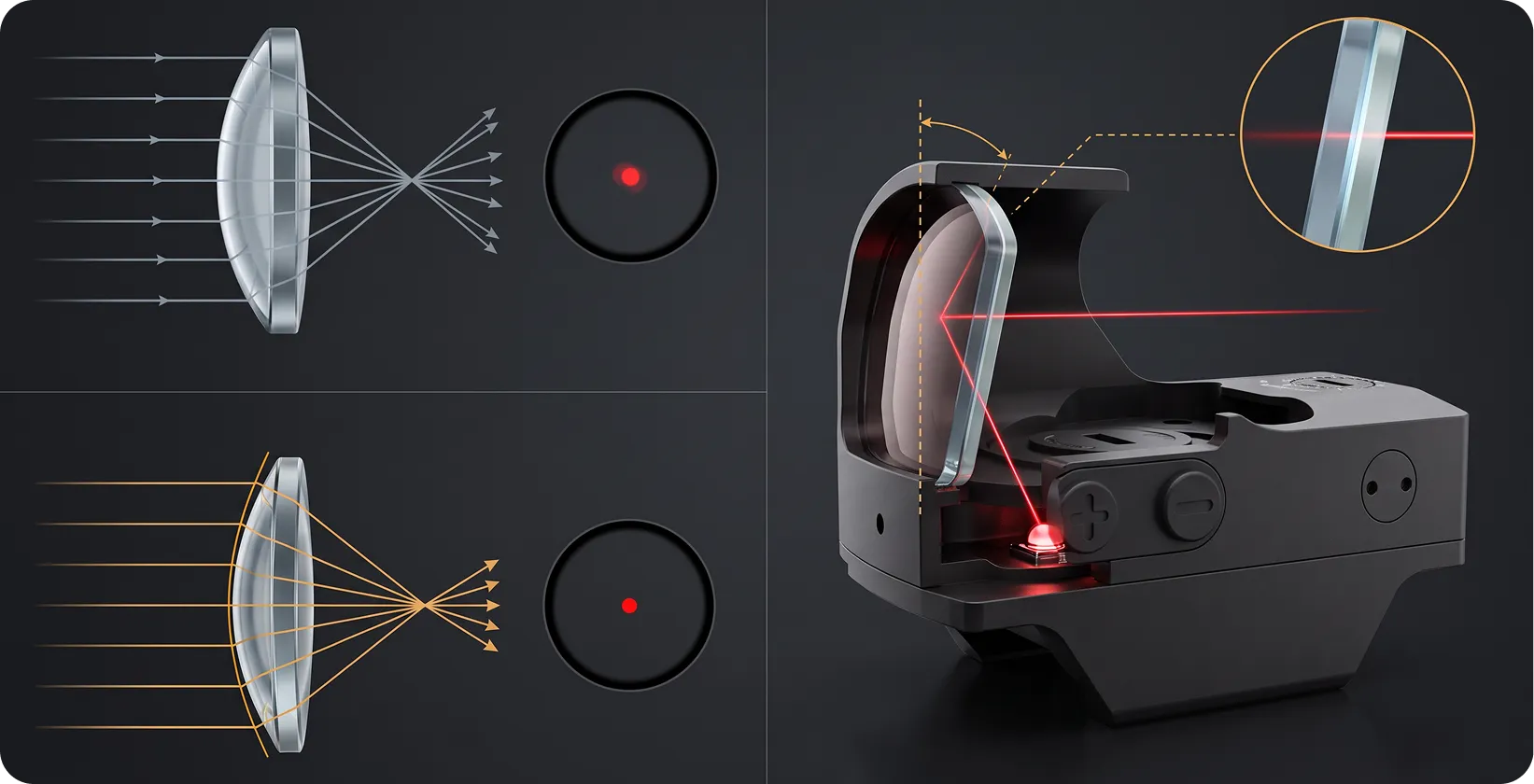

В бюджетных коллиматорах часто применяются простые сферические линзы. Они дешевы в производстве, но обладают врожденным дефектом — сферической аберрацией. Лучи, проходящие через края такой линзы, преломляются сильнее, чем лучи, проходящие через ее центр. Как результат, прицельная марка по краям поля зрения начинает сильно двоиться, размываться и «убегать» от реальной точки прицеливания.

Чтобы минимизировать этот эффект, используют сложную геометрию стеклянных элементов:

• Асферический профиль. Поверхность линзы рассчитывается по сложным математическим кривым. Ее кривизна плавно изменяется от центра к краям. Это позволяет выровнять фокусное расстояние для всей площади стекла. Куда бы ни сместился взгляд стрелка, проецируемые лучи остаются параллельными.

• Двойные склеенные линзы (дублеты). Для полной компенсации параллакса в коллиматоре и сохранения правильной цветопередачи применяется система из двух линз с разными коэффициентами преломления, жестко соединенных между собой.

• Угол наклона объектива. Если вы внимательно посмотрите на переднюю линзу любого качественного открытого или закрытого коллиматора, вы заметите, что она установлена под наклоном. Это не заводской брак, а расчетная необходимость. Светодиод расположен в основании корпуса (снизу), и чтобы отразить его свет строго горизонтально в глаз, линза обязана иметь строго выверенный угол атаки.

Надпись «Parallax Free» на коробке прицела — не более чем коммерческий ход. Законы физики и оптического приборостроения обойти невозможно. Любой коллиматор имеет параллакс, вопрос лишь в его величине и дистанции, на которой он сведен к минимуму.

Конструктивная погрешность складывается из трех факторов:

• Дистанция отстройки. Большинство качественных коллиматоров для охоты проектируются так, чтобы параллакс был равен нулю на расстоянии 40-50 метров. На этой дистанции прицельная марка намертво «привязана» к объекту, даже если вы смотрите в самый угол смотрового окна.

• Ближняя зона (до 10-15 метров). Из-за физического расстояния между осью излучателя и оптической осью на сверхкоротких дистанциях возникает незначительный параллакс и параллакс формы (геометрический сдвиг). Он составляет не более нескольких миллиметров, что полностью перекрывается кучностью дроби или размером самой пули.

• Краевая зона. При максимальном отклонении зрачка к самой кромке корпуса прицела в игру вступают микродефекты финишной полировки стекла, дающие минимальное отклонение.

В профессиональной оптике критически важно, чтобы эта погрешность не выходила за рамки размеров убойной зоны дичи на средних дистанциях загонной охоты.

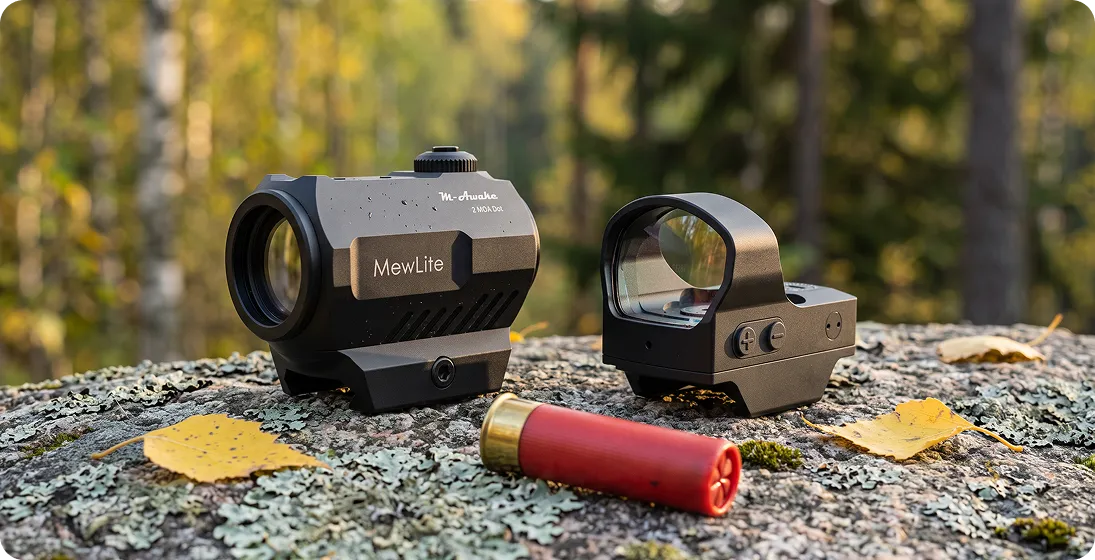

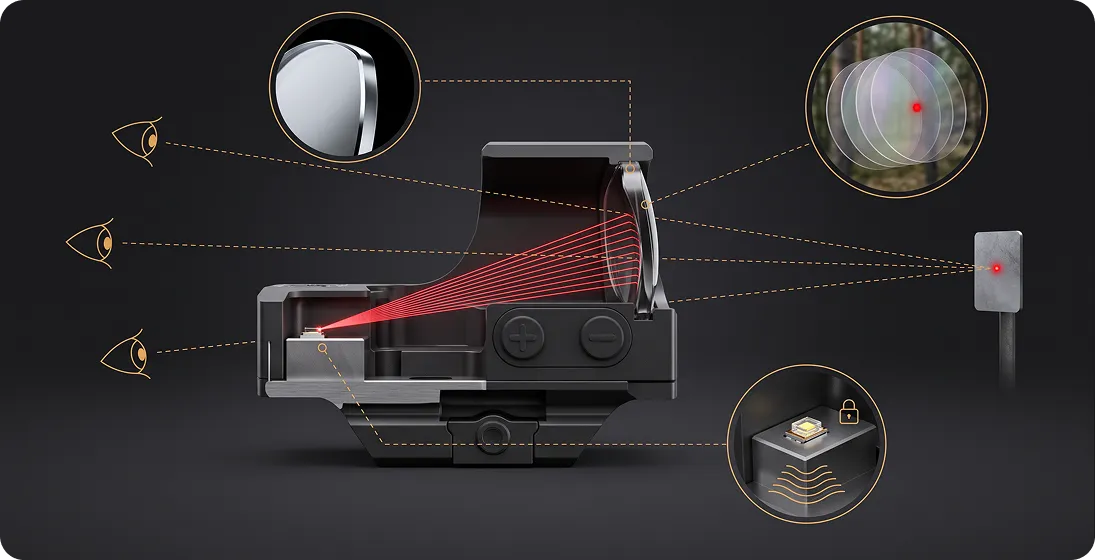

При разработке закрытых и открытых коллиматорных прицелов MewLite ставка сделана на жесткий контроль оптических параметров, что позволяет свести эксплуатационный параллакс к значениям, близким к абсолютной погрешности самого оружия.

• Высокородное стекло с финишной полировкой. Применение оптического стекла высокой плотности в коллиматоре прицеле исключает внутренние неоднородности и пузырьки воздуха, которые могут искажать ход параллельных лучей светодиода.

• Многослойное диэлектрическое покрытие. На линзы наносится покрытие, отражающее точку высокой яркости, но не создающее эффекта «затемнения» или «синевы» окружающего пространства. Покрытие однородно по всей площади асферического элемента.

• Стабильность позиционирования диода. Источник света монтируется на жесткое основание внутри монолитного корпуса. Механизм выверки выдерживает экстремальные вибрационные нагрузки и отдачу крупных охотничьих калибров (включая 12 калибр и магнум-классы). Диод не смещается со своего фокусного расстояния со временем, сохраняя заводские настройки параллельности лучей.

Благодаря этому при быстрой стрельбе навскидку, когда нет времени идеально ровно приложить щеку к прикладу, точка попадания остается там, где находится прицельная марка.

Почему правильный выбор коллиматора исключает ошибки

Четкое понимание того, как устроен прицел, экономит патроны и нервы. На стрельбище или в лесу вы будете точно знать, куда полетит пуля, если голова легла на приклад неидеально. Не стоит искать мифические коллиматоры с «абсолютно нулевым» параллаксом на любых дистанциях. Разумнее выбирать оптику с выверенной геометрией линз и жесткой фиксацией излучателя, где эта погрешность сведена к минимуму инженерами. Надежный коллиматор прощает стрелку огрехи вкладки при быстрой стрельбе навскидку, удерживая марку на цели и превращая законы математики в ваши точные выстрелы.
