Установка коллиматора: тонкости монтажа и настройки
Коллиматорный прицел — один из лучших видов прицелов для стрельбы на коротких и средних дистанциях. Он обеспечивает мгновенный захват цели, широкий обзор и позволяет стрелку целиться обоими глазами, что критически важно на загонной или ходовой охоте. Однако даже самый дорогой и технологичный прибор окажется бесполезным, если допущены ошибки при его монтаже.
Неправильная установка коллиматора ведет к смещению точки попадания, потере средней точки прицеливания (СТП) от отдачи и, как следствие, к досадным промахам. О том, как правильно установить коллиматорный прицел закрытого или открытого типа на карабин, гладкоствольное ружье или пневматику, и на какие нюансы стоит обратить внимание, рассказываем в этой статье.
Конструктивные особенности коллиматоров, влияющие на монтаж
Перед началом установки коллиматорного прицела важно понимать, с каким типом прибора вы имеете дело и на какую крепежную платформу он рассчитан. Современные коллиматорные прицелы делятся на два основных типа:
-
Открытые коллиматоры. Имеют одну линзу в легкой рамке. Они максимально компактны, дают отличный обзор, но более уязвимы для грязи и осадков.
-

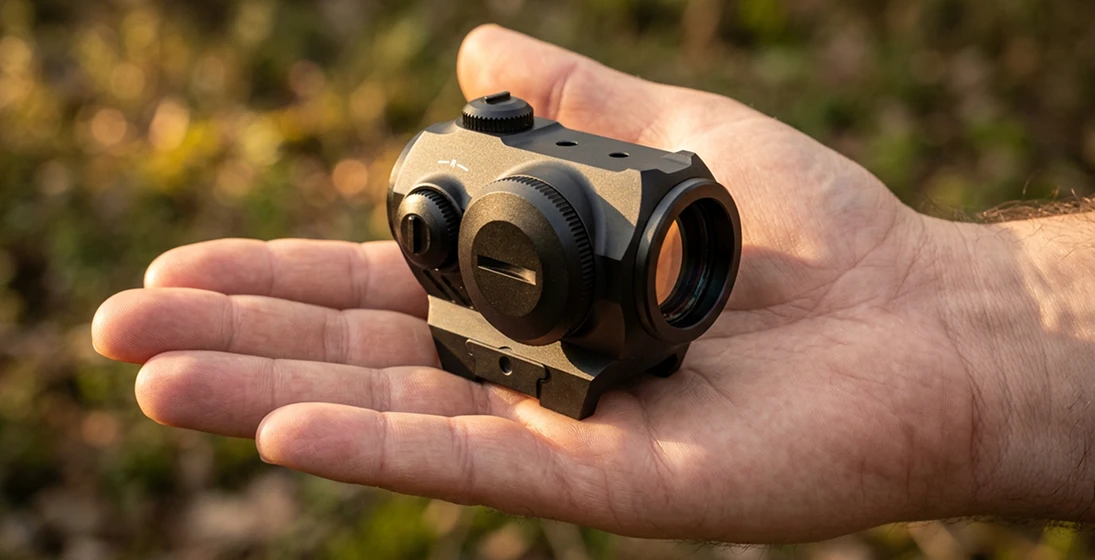

Закрытые коллиматоры. Напоминают уменьшенный оптический прицел, где вся электронно-оптическая схема спрятана внутри прочной герметичной конструкции. Такие коллиматоры, как MewLite M22, выбирают за их исключительную живучесть и готовность к жестким условиям эксплуатации.
Важно: большинство современных прицелов поставляются с интегрированными или раздельными креплениями под единый стандарт планок Weaver / Picatinny. При выборе места установки всегда учитывайте расположение батарейного отсека и кнопок управления: монтаж должен быть выполнен так, чтобы вы могли легко заменить элемент питания, не демонтируя прицел с оружия.
Правильная установка коллиматора на планку Picatinny / Weaver
Правильный монтаж коллиматорного прицела гарантирует, что прибор намертво встанет на свое место и выдержит жесткую отдачу крупных охотничьих калибров или магнум-патронов 12 калибра.
1. Подготовка посадочной платформы
Тщательно очистите пазы планки вашего оружия от пыли, нагара и остатков заводской смазки перед монтажом прицела. Обезжирьте нижнюю плоскость крепления коллиматора обычным спиртовым составом. Абсолютно чистая металлическая поверхность обеспечивает максимальное сцепление, предотвращая продольное «ползание» прицела при выстреле.
2. Выбор точки позиционирования
В отличие от классической оптики, коллиматоры прицелы лишены параллакса и имеют неограниченный вынос зрачка (Eye Relief). Смотреть в них можно под любым углом и расстоянии. Для ходовой охоты рекомендуется сдвигать прицел ближе к центру ствольной коробки или началу ствола. Это сохраняет правильную развесовку оружия и оставляет периферийное зрение полностью открытым. У коллиматоров MewLite низкий профиль корпуса позволяет посадить оптическую ось максимально близко к стволу, что значительно облегчает интуитивную вкладку.
3. Фиксация импульса отдачи
Установите коллиматор в выбранный паз планки. Перед тем как начать затягивать прижимные винты, сильно сдвиньте прицел вперед — до упора поперечного зуба крепления в передний торец паза планки Picatinny.
Почему это критично? В момент выстрела отдача толкает оружие назад, а прицел из-за сил инерции стремится сместиться вперед. Если при монтаже вы сразу выберете этот микролюфт и упрете крепеж в край паза, оптика не сдвинется ни на миллиметр после первых же выстрелов.
4. Контролируемая затяжка винтов
Нанесите на рабочую резьбу фиксирующих винтов по одной маленькой капле анаэробного фиксатора средней (синей) фиксации. Не используйте красный фиксатор, иначе снять прицел без сильного нагрева строительным феном или горелкой будет невозможно. Равномерно затяните крепеж с помощью комплектного ключа. Оптимальное усилие затяжки обычно составляет 1.8-2.2 Нм.
Настройка после установки коллиматора
Как только механическая установка прицела завершена, прибор необходимо подготовить к первому выезду на стрельбище:
-

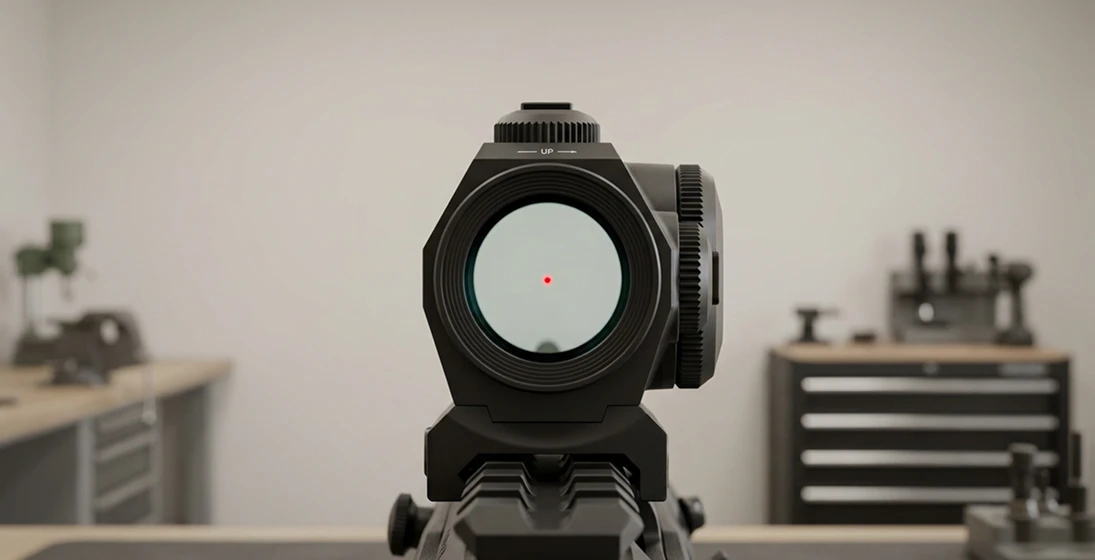

Проверка прицельной марки. Включите прибор и убедитесь, что прицельная точка четко проецируется по центру линзы при вашей естественной вкладке. Удобно, если прицел оснащен современными технологиями: например, у закрытых моделей MewLite встроен датчик движения, который автоматически гасит марку при длительном бездействии.
-
Холодная пристрелка. Чтобы сэкономить дорогие патроны, проведите предварительную выверку дома. Проще всего использовать лазерный патрон холодной пристрелки. Вставьте его в патронник, наведите лазерную точку на стену (на дистанции 25 метров) и с помощью барабанчиков ввода поправок совместите марку коллиматора с точкой лазера.
Абсолютный фокус: залог вашего точного выстрела
Грамотная установка коллиматора — это инвестиция в вашу уверенность на охоте или стрельбище. Когда прицел смонтирован без перекосов, резьба надежно зафиксирована, а люфты от отдачи выбраны еще на стадии затяжки винтов, оружие и оптика становятся единым целым. Это позволяет полностью переключить внимание на обстановку, не отвлекаясь на технические нюансы.
Помните, что даже самые передовые технологии — будь то интеллектуальные датчики движения или премиальные ED-линзы высокой четкости, как у прицелов MewLite, — раскрывают свой потенциал только при прецизионном монтаже. Уделите установке немного времени и внимания, проведите финальную горячую пристрелку, и ваш коллиматор никогда не подведет в самый ответственный момент выстрела.
Вопросы-ответы
Да, использование анаэробного фиксатора резьбы обязательно. Из-за вибрации и жесткой отдачи при выстреле крепежные винты со временем ослабевают, что ведет к смещению прицела и потере СТП. Используйте исключительно синий фиксатор (средней фиксации). Разъемный состав надежно удержит винты, но позволит демонтировать прицел обычным ключом без нагрева горелкой.
Коллиматорные прицелы закрытого и открытого типа не имеют фиксированного фокусного расстояния (Eye Relief) и параллакса, поэтому их можно монтировать на любом удалении от глаза. Однако оптимальным считается размещение в начале ствольной коробки или на середине планки Пикатинни. Такое позиционирование сохраняет правильный баланс оружия и оставляет периферийное зрение полностью открытым, позволяя эффективно целиться обоими глазами.
В 90% случаев СТП «плывет» из-за ошибок монтажа. Проверьте два главных фактора:
-
Сдвиг в пазу: был ли коллиматор перед затяжкой винтов плотно прижат вперед (к дульному срезу) до упора поперечного зуба в паз планки? Если нет, отдачей его будет двигать дальше.
-
Усилие затяжки: винты должны быть затянуты равномерно с усилием около 1.8-2.2 Нм. Любые загрязнения или масло на планке также провоцируют люфт, поэтому перед установкой всегда обезжиривайте поверхности.
Главное отличие — в архитектуре корпуса и задачах: MewLite M22 — это закрытый прицел с диаметром линзы 20 мм. Он максимально защищен от суровых погодных условий (грязь, снег, дождь) и предназначен для ходовой охоты. MewLite P28 — это открытый коллиматор с большим размером линзы 20х28 мм. Он весит всего 35.5 грамма и обеспечивает максимально широкий угол обзора, что делает его лучшим выбором для сверхбыстрой темповой стрельбы на коротких дистанциях по летящей птице или бегущему зверю.
Все необходимые инструменты для монтажа уже включены в стандартную комплектацию прицела. В коробке с прибором вы найдете ключи, которые идеально соответствуют шлицам на крепежных винтах. Использование родного инструмента предотвращает слизывание граней винтов при затяжке. Дополнительно вам понадобятся только спиртовая салфетка для обезжиривания планки оружия и синий фиксатор резьбы.
