Планки под коллиматоры: как выбрать надежное крепление
При покупке стрелковой оптики основное внимание традиционно уделяют характеристикам самого
прицела: четкости линз, размеру прицельной марки и автономности работы. Однако даже самый дорогой
прицел окажется бесполезным, если его монтажная база имеет скрытый дефект или выполнена из мягкого
сплава. Точный выстрел – это всегда результат работы единой закрытой системы
«оружие – кронштейн – оптика».
Качественная планка для коллиматора важна не меньше, чем надежность внутренних механизмов
и качества оптики. Именно крепление коллиматора принимает на себя первый и самый жесткий
вектор кинетической энергии при отдаче. Экономия на этом элементе оружейного тюнинга неизбежно приводит
к проблемам на стрельбище или охоте.
Почему «плывет» точка: причины смещения СТП
Смещение средней точки попадания (СТП) – главный кошмар любого охотника и спортивного стрелка. Ситуация, когда после десятка выстрелов кучность начинает непредсказуемо расползаться, чаще всего связана не с браком коллиматорного прицела, а с микролюфтами в узлах сопряжения. В момент выстрела, особенно на крупных калибрах (.308 Win, 7.62х54R) или на патронах магнум-класса в 12 калибре, импульс отдачи мгновенно передается на посадочное место.
Существует три основные причины, почему дешевые планки под коллиматор не справляются с нагрузкой:
-
Низкое качество материала. Силумин и дешевые алюминиевые сплавы под воздействием вибрации деформируются. Прижимные винты со временем сминают мягкие пазы, вызывая микроскопический люфт.
-
Несоответствие геометрии. Отсутствие жестких допусков при производстве приводит к тому, что профиль Weaver или Picatinny не обеспечивает плотного прилегания к ответной части прицела.
-
Слабые стопоры отдачи. Без монолитного поперечного упора коллиматор под действием инерции начинает незаметно скользить по направляющей вперед или назад.
В результате точка прицеливания смещается всего на доли миллиметра у основания, что на дистанции в 100 метров превращается в досадный промах по цели. В жестких условиях загонной охоты или динамических соревнований по практической стрельбе такая ошибка недопустима.

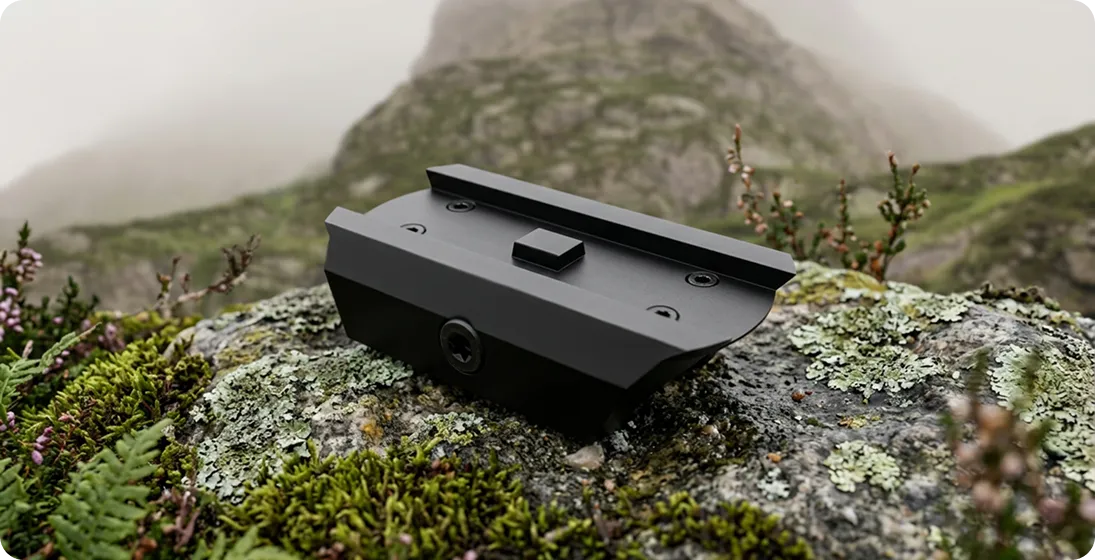

Планки на коллиматоры MewLite: как выбрать крепление под особенности оптики
При выборе оригинальных планок MewLite ключевым фактором является тип и архитектура самого коллиматора, который вы планируете установить. Кронштейн подбирается не «вслепую», а строго под технические параметры и задачи оптического прибора, чтобы обеспечить жесткую соосность.
При подборе крепления для коллиматорного прицела необходимо отталкиваться от трех ключевых характеристик оптики:
-
Вес и габариты коллиматора. Тяжелые закрытые приборы требуют увеличенной площади контакта с посадочным местом. Планки под коллиматорный прицел MewLite имеют полноразмерные стопоры отдачи, что критически важно для стабильности массивных оптических систем.
-
Архитектура корпуса. Для открытых панорамных моделей важна максимально низкая посадка (Low Profile). Выбор правильной планки на коллиматор позволяет опустить оптическую ось прицела ближе к стволу, что улучшает эргономику и вкладку.
-
Специфика посадочного стандарта. Современные высокотехнологичные коллиматоры выпускаются под популярные международные стандарты. Подбирая планку, всегда проверяйте соответствие посадочного интерфейса (footprint) на основании прицела и самой монтажной платформе – это исключает использование хлипких переходников.
Таким образом, правильный выбор планки – это подбор крепления коллиматора, который идеально повторяет геометрию и закрывает потребности конкретной модели прицела, гарантируя монолитность всей конструкции при стрельбе.

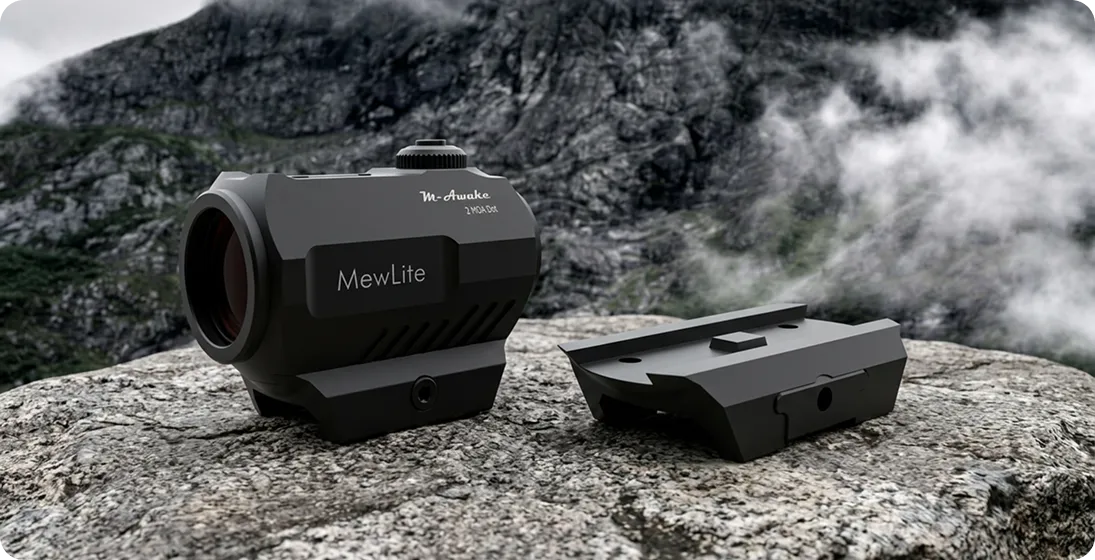

Готовые стрелковые комплексы

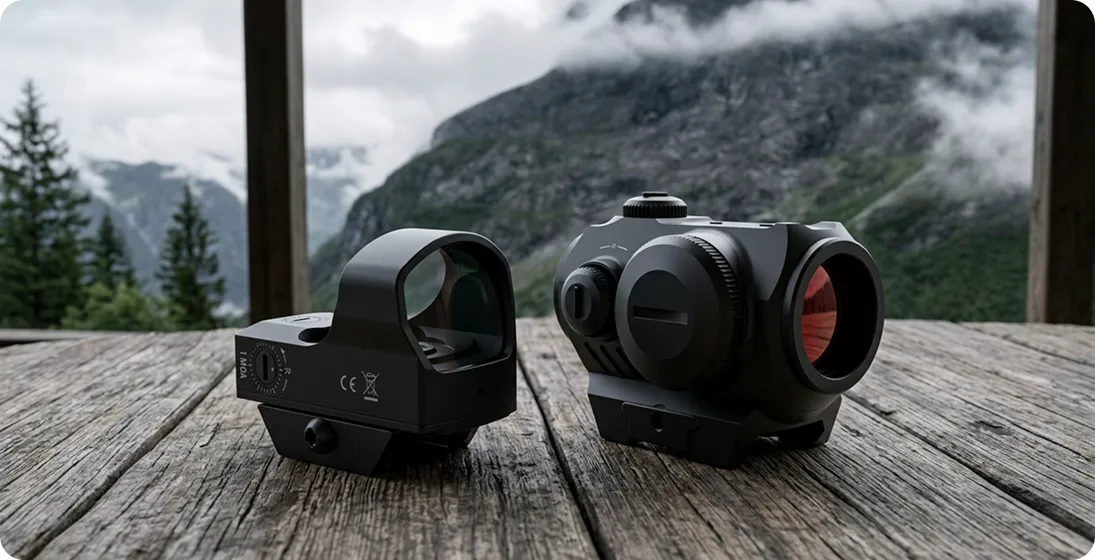

В сфере профессионального оружейного тюнинга существует золотое правило: лучшие результаты показывают элементы стрелкового комплекса, разработанные в рамках единой экосистемы. Когда вы устанавливаете фирменные коллиматоры на родные монтажные базы от одного производителя, зазоры и допуски сводятся к абсолютному нулю.
Продукция MewLite проектируется как единый стрелковый комплекс. Посадочные платформы идеально адаптированы под геометрию корпусов коллиматоров. Это позволяет добиться минимальной высоты оптической линии над стволом, что существенно облегчает интуитивную вкладку оружия и снижает вертикальный параллакс.

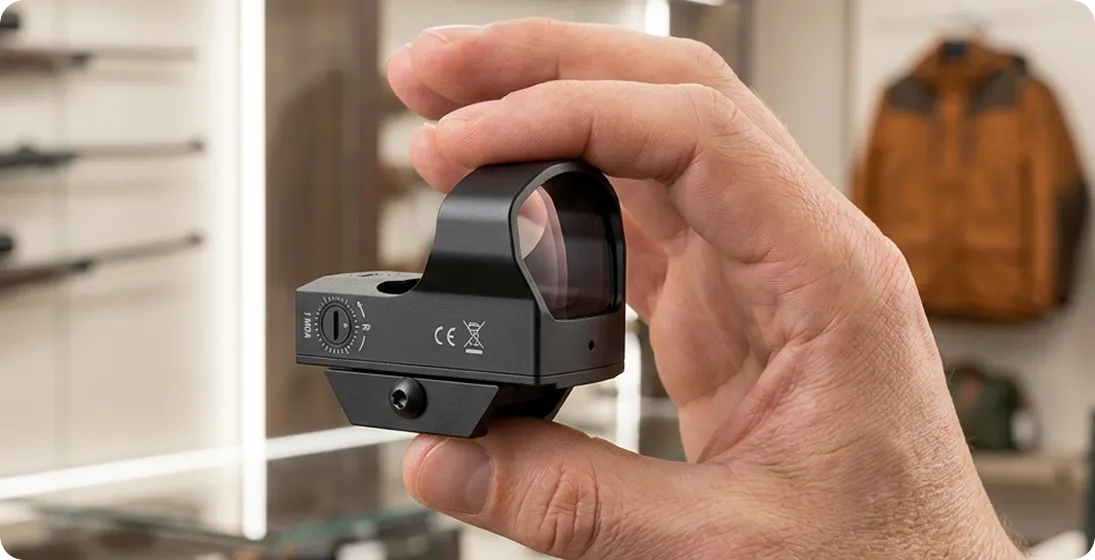

Как выбрать планку для коллиматора
Чтобы не ошибиться при выборе планки для коллиматорного прицела и защитить себя от нестабильной стрельбы, перед покупкой обязательно оценивайте изделие по следующим критериям:
-
Метод обработки металла. Забудьте о порошковой металлургии и порошковом литье для огнестрельного оружия. Выбирайте исключительно фрезерованные детали (ЧПУ). Визуально их можно отличить по четким граням без наплывов и характерным следам от фрезы на внутренних поверхностях.
-
Высота и профиль посадки. Для коллиматорных прицелов критически важна низкая посадка. Чем ближе прицельная марка расположена к оси канала ствола, тем меньше погрешность при стрельбе на дистанции, отличные от дистанции пристрелки.
-
Качество фурнитуры. Обращайте внимание на прижимные болты и фиксирующие элементы. Они должны быть выполнены из каленой стали. Шлицы винтов не должны срываться при затягивании с рекомендованным усилием (используйте динамометрическую отвертку для идеальной фиксации).

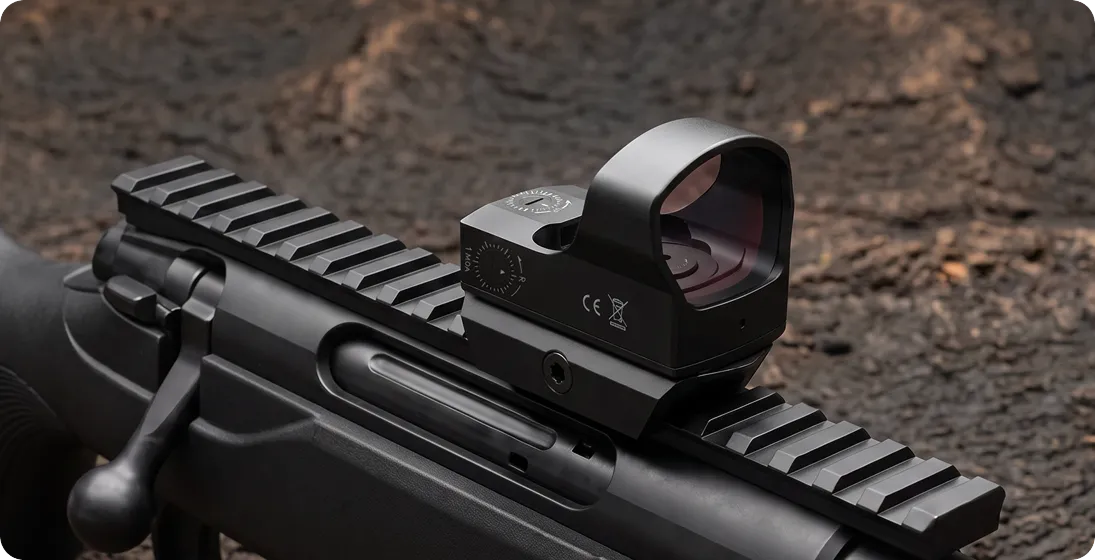

Надежная фиксация как основа точной стрельбы
Выбор планки под коллиматор определяет, насколько стабильно и предсказуемо будет вести себя оружие в любых условиях эксплуатации. Правильно подобранная монтажная база полностью избавляет стрелка от необходимости постоянной проверки затяжки винтов и повторной пристрелки после транспортировки карабина. Только при жесткой и геометрически точной фиксации коллиматорные прицелы могут полностью раскрыть свой технический потенциал, обеспечивая стабильное удержание точки прицеливания независимо от интенсивности отдачи и внешних факторов.
Каталог планок для коллиматоров
Надежность, точность, высокий результат
Вопросы и ответы
Планка Picatinny имеет строго фиксированный размер прорезей (5,23 мм) и одинаковый шаг между ними (10,16 мм) по всей длине. У планки Weaver ширина пазов меньше (4,57 мм), а расстояние между ними может быть произвольным. Большинство коллиматоров, рассчитанных на Weaver, встанут на Picatinny, но крепления под Picatinny не всегда удается зафиксировать на Weaver без доработки пазов.
Для надежной фиксации и сохранения резьбы рекомендуется использовать динамометрическую отвертку. Оптимальное усилие затяжки стальных винтов в алюминиевое основание составляет от 1.7 до 2.2 Нм или согласно паспорту изделия. Превышение этого значения может привести к срыву резьбы или деформации посадочного места, а недотяг – к постепенному появлению люфта от вибрации.
Высота планки определяет расстояние между оптической осью прицела и осью канала ствола. Низкопрофильные планки (Low Profile) уменьшают вертикальный параллакс: при изменении дистанции стрельбы точка попадания будет меньше смещаться по вертикали. Кроме того, низкая посадка обеспечивает более естественную и единообразную вкладку щеки стрелка в приклад.
Для проверки соосности используют специальные поверочные конусы или компактный оружейный уровень. Планка должна быть строго параллельна оси ствола и не иметь завала вбок. Даже минимальный перекос монтажной базы приведет к тому, что при введении боковых поправок на прицеле будет незаметно смещаться и вертикаль (эффект «сваливания» сетки).
Нет, снимать правильно установленную и зафиксированную планку без необходимости не стоит. Постоянный демонтаж изнашивает резьбу в ствольной коробке и посадочные пазы. Современные монтажные базы проектируются так, чтобы они полностью сохраняли доступ к окну выброса гильз и не мешали штатной разборке и чистке механизмов оружия.
