Как работает коллиматорный прицел: особенности открытых и закрытых коллиматоров
Стрельба по движущейся цели из классического ружья с мушкой и целиком –
задача непростая. Нашему глазу тяжело одновременно держать в фокусе близкую мушку и далекую
мишень. Из-за этого теряются драгоценные секунды, а вместе с ними и добыча. Коллиматор
решает эту проблему: с ним можно целиться мгновенно, держа оба глаза открытыми.
Подробно рассказываем, как работает коллиматор, чем отличаются популярные модификации и как правильно
закрепить устройство на оружии, чтобы точка прицеливания никогда не сбивалась.
Принцип работы коллиматора: объясняем «на пальцах»
Вопреки предрассудкам, коллиматорный прицел для охоты не светит лазером на зверя, как указка в шпионских фильмах. Излучение не выходит за пределы корпуса, поэтому цель ничего не увидит.
Устройство коллиматора выглядит следующим образом:
-
Источник света. Внутри прицела стоит крошечный, но яркий светодиод. Он излучает свет в сторону передней линзы.
-
Линза. Переднее стекло имеет специальное полупрозрачное покрытие. Оно работает как зеркало заднего вида: отражает огонек диода обратно в глаз стрелку, но при этом позволяет прекрасно видеть все, что происходит впереди.
-
Форма стекла. Линза сделана вогнутой под особым углом. Отражаясь от нее, лучи света выравниваются и идут в ваш глаз строго параллельно.
Для нашего мозга параллельные лучи означают, что объект находится бесконечно далеко. В результате вы видите удивительный оптический фокус: перед вашими глазами обычная картинка, но прямо на нее «наложена» четкая светящаяся прицельная марка (точка или круг). Вам больше не нужно совмещать мушку и целик – достаточно просто навести точку на цель и нажать на спуск.
Открытый коллиматор: плюсы и минусы конструкции

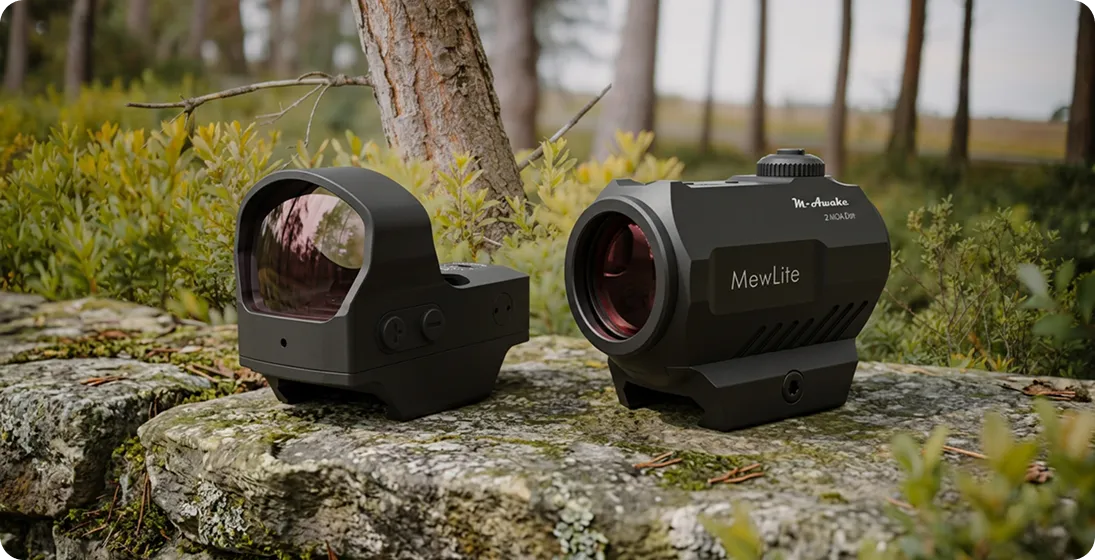

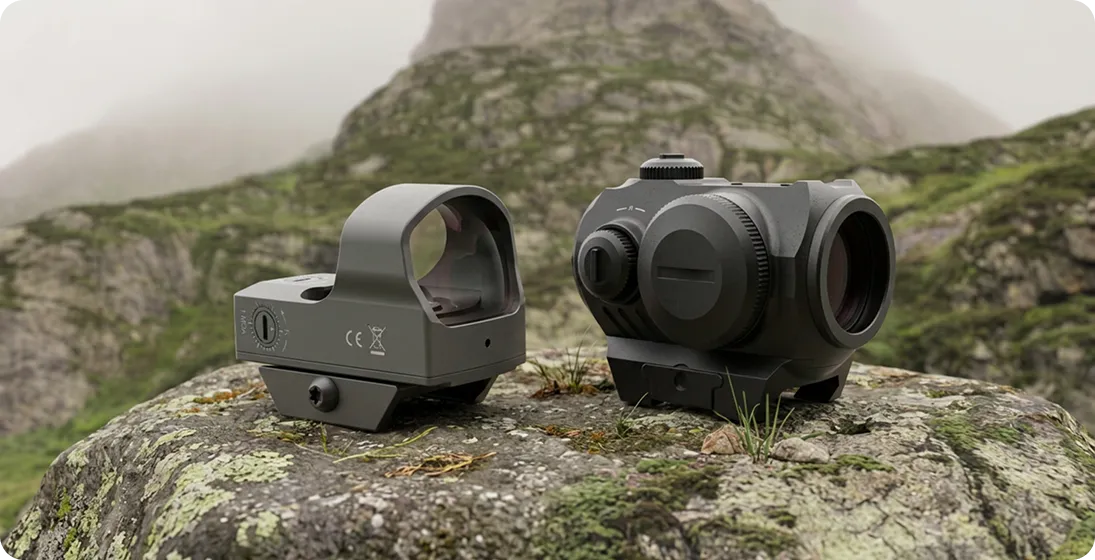

Коллиматоры делятся на два больших лагеря. Несмотря на одинаковую физику, они имеют серьезные конструктивные различия.

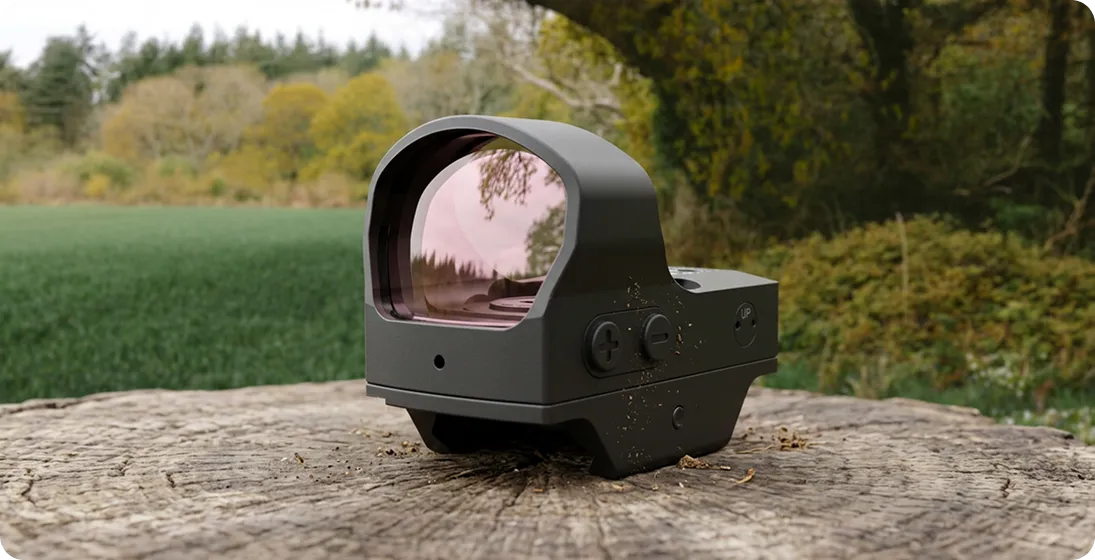

Коллиматорные прицелы открытого типа устроены максимально лаконично: это небольшое основание и одна тонкая линза в легкой металлическом корпусе. Светодиод расположен снаружи на корпусе и светит на это единственное стеклышко.
-
Преимущества: Главный плюс – максимальный обзор. Рамка стекла тонкая и почти незаметна для глаза, периферийное зрение работает на 100%. Они весят считанные граммы, не нарушают баланс оружия и идеально подходят для гладкоствольных ружей.
-
Недостатки: Уязвимость для погоды. Если в лесу пойдет сильный ливень или повалит густой снег, капли воды или снежинка могут упасть прямо на открытый светодиод. В этом случае то, качественная работа коллиматорного прицела временно нарушается: свет преломится, и точка на стекле превратится в расплывчатое пятно.
Закрытый коллиматор: достоинства и недостатки

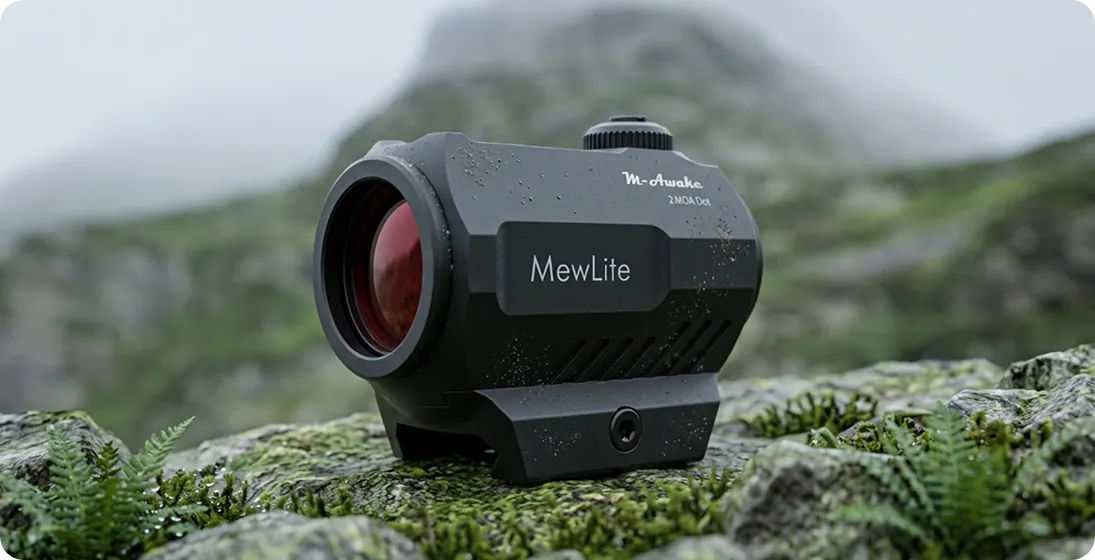

Внешне коллиматорный прицел закрытого типа напоминает очень маленький оптический прицел. Это герметичная трубка, в которой линзы установлены с обоих концов, а светодиод полностью спрятан внутри этой конструкции.
-
Преимущества: Абсолютная надежность. Внутреннее пространство коллиматора заполнено азотом, стекла не запотевают, а диод намертво защищен от дождя, грязи, веток и снега. Ему не страшны даже падения в сугроб – протерли внешнее стекло пальцем и можно снова стрелять.
-
Недостатки: Закрытые коллиматоры массивнее открытых моделей, а толстые стенки корпуса-трубки могут немного ограничивать обзор.
Почему тип коллиматора не важен, если у вас плохая база
Вы можете выбрать прицел открытого типа или надежный закрытый, но вся магия коллиматора мгновенно исчезнет, если установить его на ненадежное основание.
Поскольку точка проецируется за счет точной геометрии лучей внутри прибора, любое микронное смещение самого корпуса прицела ломает точность выстрела. При сильной отдаче (особенно на популярных охотничьих калибрах вроде 12-го или нарезных .308 Win, 7.62х39) дешевые силуминовые кронштейны начинают «плыть». Как результат – средняя точка попадания (СТП) смещается, и пули летят мимо цели.

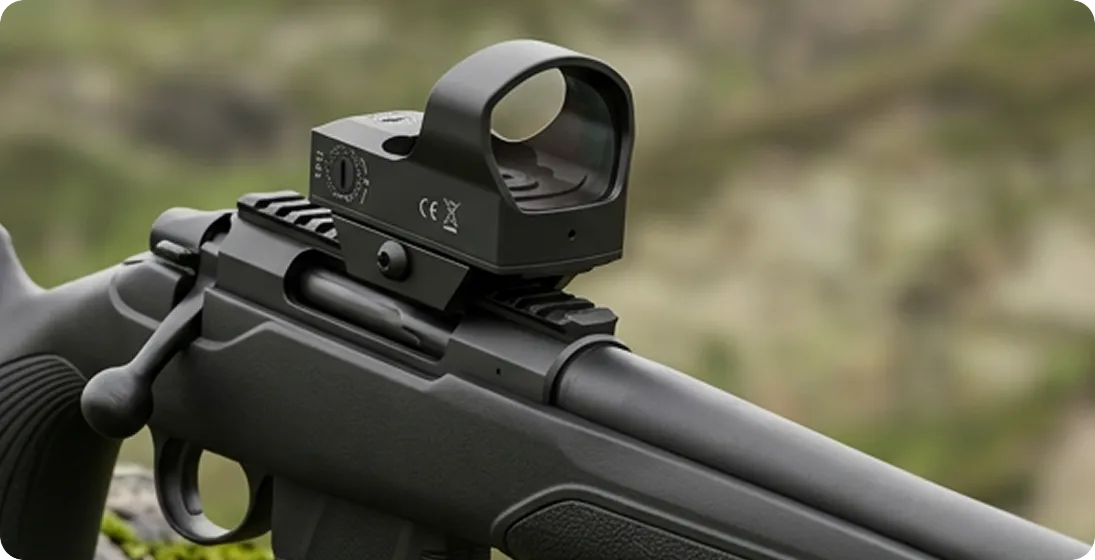

Чтобы этого не происходило, прицел нужно монтировать на качественные фрезерованные планки для коллиматоров.
В чем преимущества качественных планок под коллиматор?
-
Минимальная высота (Низкий профиль). Профессиональная планка для коллиматора утапливает прицел максимально близко к стволу. Стрелку не приходится высоко задирать голову и тянуть шею – вкладка в приклад получается интуитивной и быстрой.
-
Сохранение родной механики. Если вы снимете коллиматор (например, для транспортировки), низкопрофильная планка не перекроет вам штатные мушку и целик. Скручивать саму базу с оружия каждый раз не придется.
-
Эталонные стандарты. Все пазы стандартов Weaver / Picatinny выточены на станках с ЧПУ с хирургической точностью. Коллиматор прицел садится в пазы плотно, без зазоров и продольного люфта, намертво удерживая точку прицеливания даже после сотен выстрелов.
Фундамент меткости: собираем идеальный стрелковый комплекс
Понимание того, как работает коллиматорный прицел, значительно упрощает выбор снаряжения. Для быстрых загонных охот в хорошую погоду и легких ружей отлично подойдут открытые коллиматоры. Для суровых тактических задач, экспедиций и зимнего подлеска незаменимы закрытые варианты.
Вопросы и ответы
Нет, в этом и заключается главное преимущество прибора. Принцип работы коллиматора заключается в конструкции, которая проецирует прицельную марку в бесконечность, поэтому вы можете и должны целиться двумя открытыми глазами. Это сохраняет стопроцентное периферийное зрение: вы четко контролируете все пространство вокруг, видите перемещение дичи и при этом наводите точку на цель. Закрывать левый глаз (для правшей) нужно только в редких случаях при проверке вкладки или при сверхдальней стрельбе.
Нет, цель ничего не увидит. В коллиматорном прицеле для охоты светодиод направлен внутрь прибора – на переднюю линзу, которая отражает этот свет только назад, в сторону глаза стрелка. Переднее стекло имеет специальное напыление, полностью маскирующее внутреннее свечение со стороны дульного среза.
Если у вас открытый коллиматор, то первая причина – банальное попадание капли воды, пыли или соринки на открытый светодиод. Достаточно аккуратно продуть или протереть излучатель. Если же прицел чистый или закрытого типа, то причина чаще всего кроется в особенностях зрения стрелка (например, легкий астигматизм). Мозг и глаз могут воспринимать яркую точку с небольшим искажением. Проверить это просто: наведите на прицел камеру смартфона – если на экране точка идеально ровная, значит, прибор исправен.
Это зависит от условий охоты и индивидуального восприятия. Красная точка – это классика. Она максимально универсальна, ее отлично видно на фоне пожухлой травы, камыша, коры деревьев и серого неба. Зеленая марка коллиматора лучше воспринимается человеческим глазом в сумерках и при ярком полуденном солнце, так как наш глаз более чувствителен к зеленому спектру. Однако летом в густом лесу или «зелёнке» красная точка будет более контрастной.
Сам по себе коллиматор не является прибором ночного видения – он не подсвечивает цель в темноте. Однако его можно эффективно использовать в глубоких сумерках благодаря минимальным уровням яркости точки (чтобы она не слепила глаза). Более того, продвинутые закрытые коллиматоры отлично работают в тандеме с ночными насадками или очками ночного видения, если у прицела есть специальный «ночной» режим работы диода.
В отличие от мощной оптики, коллиматор создавался для быстрой стрельбы на короткие и средние расстояния. Для гладкоствольного охотничьего ружья (12 калибр) классическая дистанция пристрелки «в ноль» составляет 50 метров. Для нарезных карабинов (например, в калибрах 7.62х39 или .308 Win) оптимально пристреливать прибор на 100 метров. На этих дистанциях траектория полета пули совпадает с точкой прицеливания, что минимизирует вертикальные поправки.
