Коллиматор на гладкоствольное ружье: лайфхаки по установке

Технический аудит оружия: выбираем способ посадки

Основная сложность при работе с гладкоствольными ружьями – отсутствие единого стандарта посадочных мест. В зависимости от конструкции вашего оружия, установка прицела выполняется одним из четырех способов.

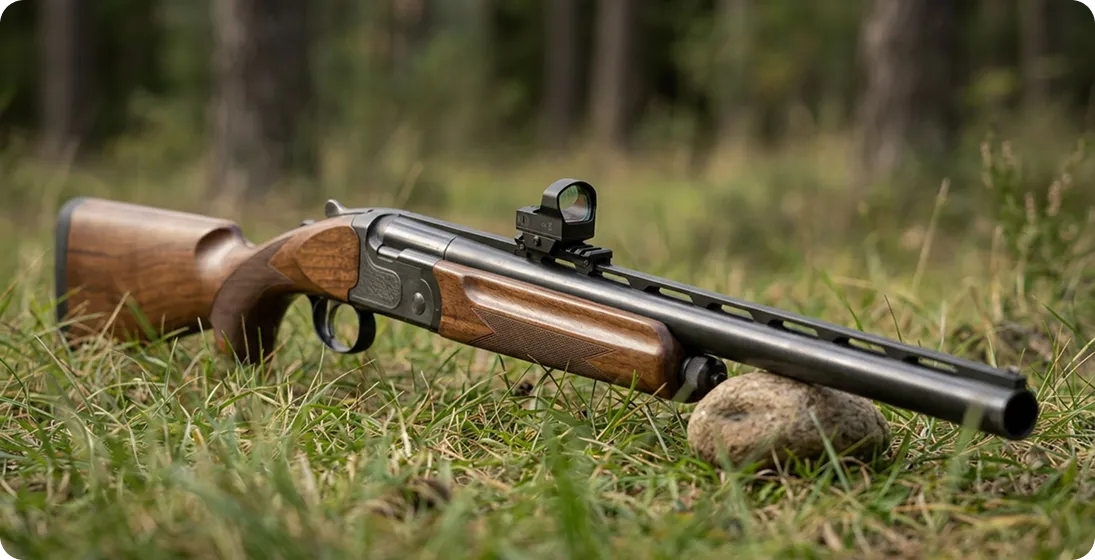

Вентилируемая прицельная планка

Типичное решение для классических двустволок (бокфлинтов) и многих полуавтоматов. Установка напрямую на планку производится с помощью узких переходных кронштейнов-невидимок, которые зажимаются в пазах вентиляционных отверстий. Нарушение геометрии здесь недопустимо: чрезмерное усилие при затяжке может деформировать или оторвать прицельную планку от ствола.

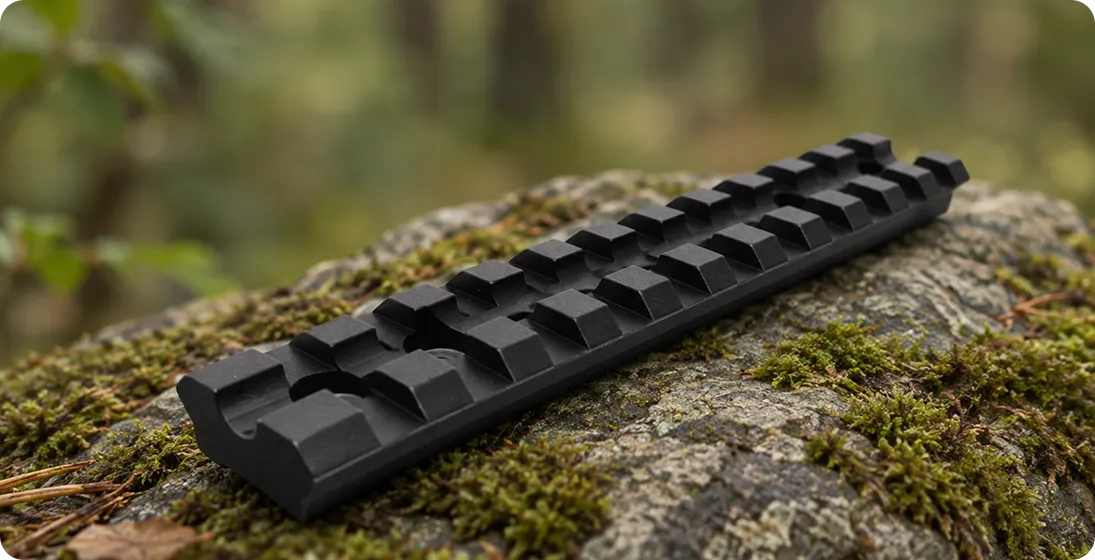

Ствольная коробка с профилем «ласточкин хвост» или Weaver/Picatinny

Самый надежный вариант, предусмотренный изготовителем. Профиль Пикатинни обеспечивает жесткую поперечную фиксацию за счет поперечных пазов, исключающих продольное смещение прицела. Если на коробке выполнен «ласточкин хвост» (характерно для ружей МР-155/МР-153 ранних серий), рекомендуется использовать цельнофрезерованный стальной переходник на Weaver.

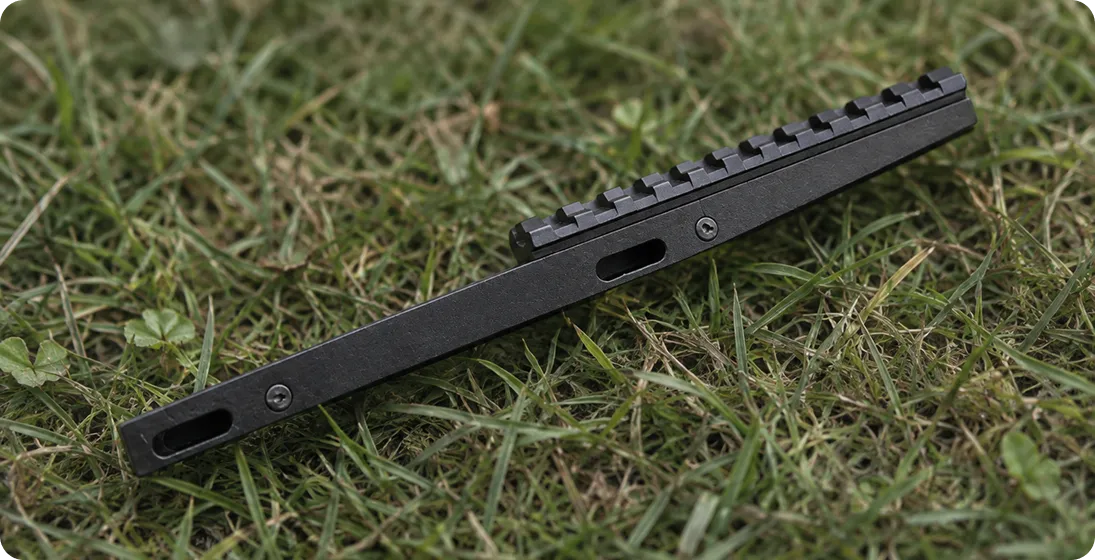

Кронштейны между прикладом и ствольной коробкой

Популярная схема для полуавтоматических ружей. Металлическая пластина-проставка с выносом планки Weaver вверх и назад зажимается штатными гайками крепления приклада. Преимущество метода – сохранение баланса оружия и отсутствие необходимости сверлить коробку.

Лайфхак по соосности: Перед финальной фиксацией любого переходного кронштейна обязательно проверьте его геометрию относительно оси канала ствола. Перекос базы даже на 0,5 мм в сторону уведет регулировочные барабаны коллиматора в крайние положения, и вам просто не хватит диапазона поправок при пристрелке.

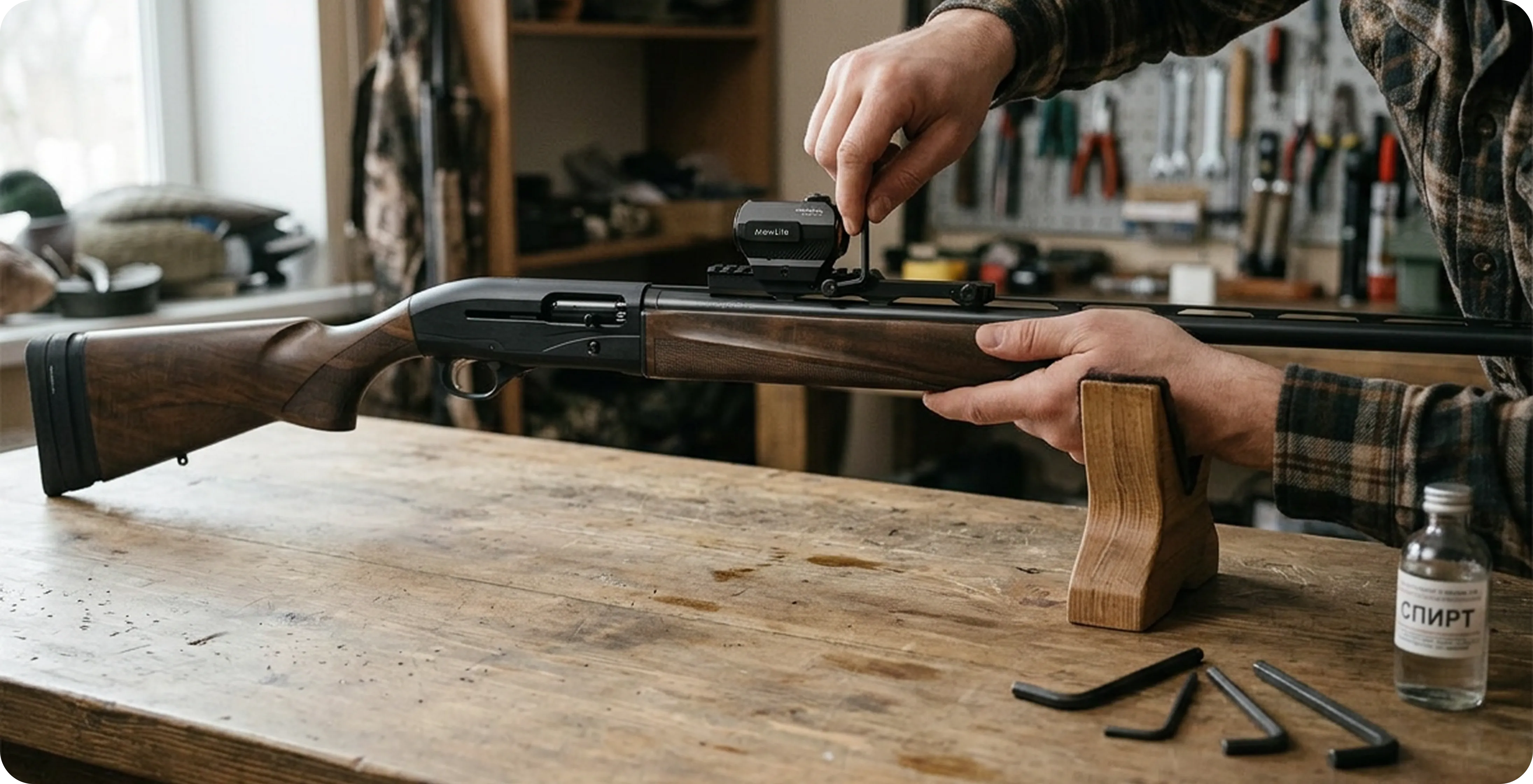

Алгоритм установки коллиматора на ружье: защита от отдачи 12 калибра

Дульная энергия патрона 12 калибра класса «Магнум» превышает 4000 Дж, что создает колоссальную нагрузку на элементы крепления.

• Полное обезжиривание. Новые кронштейны и винты всегда покрыты консервационной смазкой. Очистите резьбовые каналы в ствольной коробке, винты и сопрягаемые поверхности. Используйте изопропиловый спирт или специализированный очиститель тормозных дисков. Обычный бензин или уайт-спирит оставляют масляную пленку.

• Анаэробный фиксатор резьбы. Никогда не сажайте винты «насухую». Нанесите одну каплю разъемного фиксатора резьбы (строго синий цвет) на резьбовую часть каждого винта. Использовать красный (неразъемный) фиксатор запрещено – демонтировать коллиматор без экстремального нагрева промышленным феном до 250°C будет невозможно, что повредит покрытие оружия или оптику.

• Выбор пятна контакта. Устанавливая коллиматорный прицел на планку Weaver, всегда сдвигайте его вперед по пазу до упора, и только потом затягивайте винты. Вектор отдачи гладкоствольного ружья направлен назад, соответственно, оружие под прицелом резко уходит назад, а сам прибор из-за сил инерции стремится остаться на месте. Если коллиматор изначально упрется стопором в переднюю стенку паза, у него не будет возможности для микролюфта.

• Контроль усилия затяжки. Использование обычных Г-образных ключей часто приводит либо к недотяжке, либо к срыву шлицов и резьбы. Применяйте динамометрическую отвертку. Для винтов фиксации кронштейна к коробке оптимальное усилие составляет 3.4-4.0 Н·м, для винтов колец или зажимов самого коллиматора – 1.7-2.2 Н·м (всегда сверяйтесь с паспортом конкретного изделия).

Подгонка «под себя»

В отличие от нарезных карабинов, коллиматорный прицел для гладкоствольного оружия должен подстраиваться под сформированную мышечную память стрелка, а не наоборот. Коллиматоры прицелы лишены эффекта параллакса на дистанциях гладкоствольного выстрела и не имеют фиксированного фокусного расстояния (удаления выходного зрачка). Это позволяет двигать их вдоль всей длины планки.

Лайфхак «закрытых глаз» для проверки вкладки: Возьмите разряженное ружье, закройте глаза и вскиньте оружие в привычное, комфортное положение, плотно прижав щеку к гребню приклада. Откройте ведущий глаз. Вы должны увидеть прицельную марку коллиматора строго по центру оптической оси без необходимости вытягивать шею или приподнимать голову.

Если для поимки точки вам приходится отрывать щеку от приклада, значит, коллиматор установлен слишком высоко (требуется низкопрофильное крепление или регулируемый гребень приклада). Если марка смещена в сторону – проверяйте соосность посадочной базы. Оптимальное расположение прибора – как можно ближе к казенному срезу ствола, это сохраняет широкий угол обзора и не нарушает развесовку ружья.

Первичная холодная выверка: экономим дорогие патроны

Не стоит тратить патроны на интуитивную стрельбу по мишеням сразу после монтажа. Первичную настройку проводят методом холодной пристрелки.

Для переломных ружей (бокфлитов и горизонталок) достаточно зафиксировать оружие в станке или на мешке с песком, извлечь ствольный блок и навести его через канал ствола на объект, удаленный на 35-50 метров. Затем, вращая барабаны ввода поправок на коллиматоре, совместите прицельную марку с этой же точкой.

Для полуавтоматов и помп, где прямой визуальный доступ через ствол невозможен, используйте лазерный патрон холодной пристрелки (ТХП), вставляемый непосредственно в патронник. Проекция лазерного луча покажет, куда смотрит канал ствола, что позволит быстро свести оптическую ось прицела с точкой попадания на дистанции выверки.

Критерии живучести: какая оптика не поплывет после первого выстрела

Дешевые реплики и легкосплавные прицелы без должной внутренней фиксации линз выдерживают максимум 10-15 выстрелов, после чего внутренняя каретка поправок срывается, и прицельная марка начинает хаотично блуждать по экрану.

Для стабильной работы в жестких условиях загонной охоты и ходовой стрельбы в сырую погоду коллиматор должен отвечать строгим критериям:

• Материал корпуса: цельнофрезерованный авиационный алюминий марки 6061-T6 или 7075.

• Ударная стойкость механики: гарантированное удержание импульса до 6000 Дж.

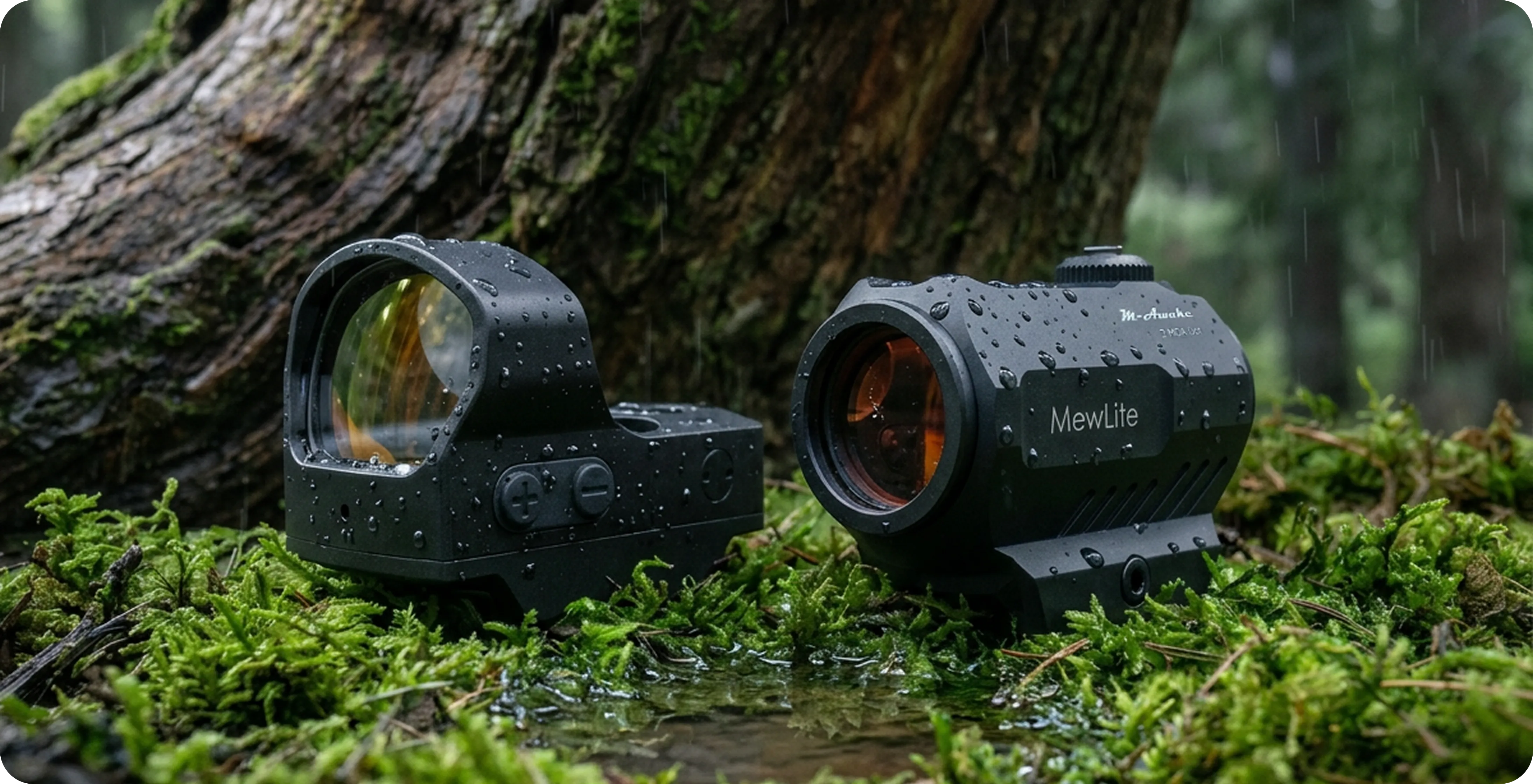

• Защита от влаги и запотевания: герметичность по стандарту не ниже IPX7 и заполнение внутреннего объема осушенным азотом или аргоном.

Безупречная установка коллиматора – залог точного выстрела

Правильно установленный коллиматор на гладкоствольное ружье полностью трансформирует эргономику оружия, превращая его в высокоточный и быстрый инструмент. Главное – не пренебрегать техническими деталями: тщательно готовьте резьбу, контролируйте момент затяжки винтов и используйте только качественную базу.
